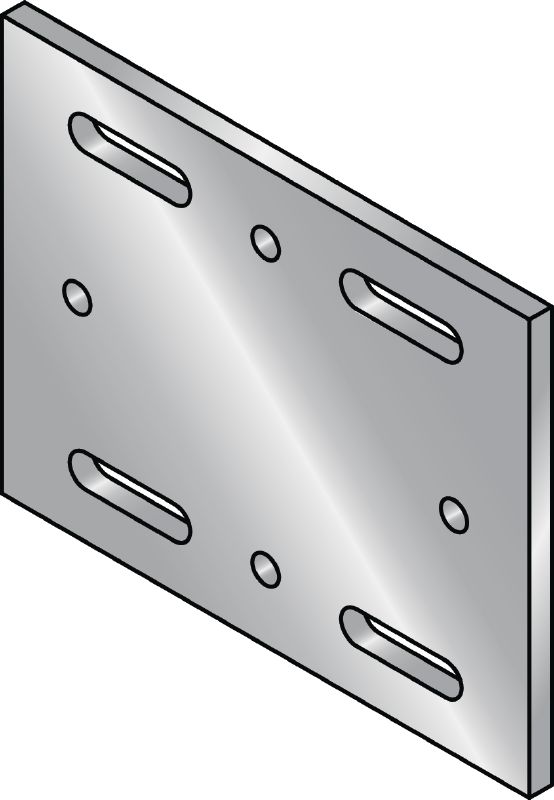

Placa base MIB-SH

Item #r7433494

Placa base galvanizada en caliente (HDG) para fijar vigas MI a elementos de acero

Composición del material: DD11 MOD - HN 547, S235JR - DIN EN 10025
Acabado: HDG: mín. 55 µm - DIN EN ISO 1461
Condiciones ambientales: Contaminación baja a moderada en el exterior (C3/C4 - baja)

Más datos técnicos

También conocido como fijación en acero, fijación de vigas o HDG

Características & Aplicaciones

Características

En casos especiales, el punto de conexión de la viga puede situarse en el lugar deseado
3 placas para todas las dimensiones de anchura de vigas de acero de 75 a 300 mm
Pieza de alta resistencia diseñada para cargas de aplicaciones extremadamente altas

Aplicaciones

Conexión a acero con varillas roscadas M16
Para vigas MI 90/MI 120 en combinación con los conectores MIC-SC90/MIC-SC120
Aplicaciones comerciales pesadas e industriales, que eliminan la necesidad de soldadura

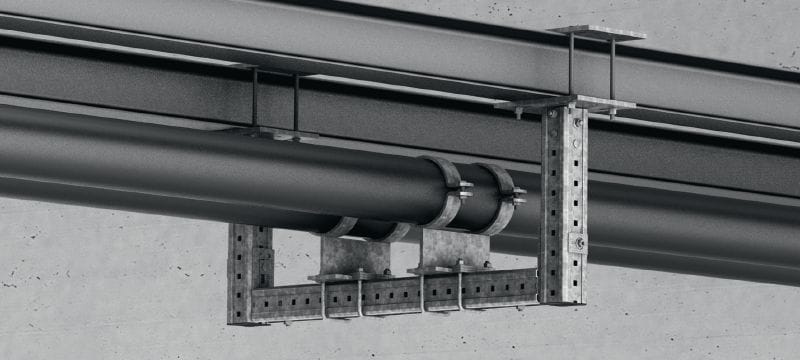

Sirver de soporte de bandejas de cables, tuberías y otro acero secundario
Sistema recomendado para el uso en entornos de interior y exterior con nivel de corrosión medio
